鉀長(zhǎng)石

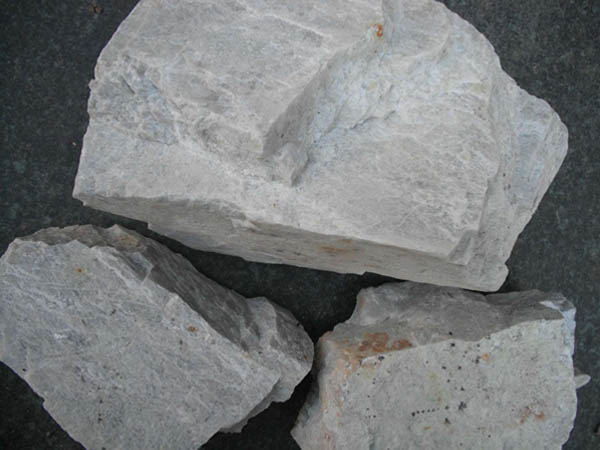

長(zhǎng)石是鉀、鈉、鈣等堿金屬或堿土金屬的鋁硅酸鹽礦物，也叫長(zhǎng)石族礦物。鉀長(zhǎng)石（K2O·Al2O3·6SiO2）通常也稱(chēng)正長(zhǎng)石，屬單斜晶系，通常呈肉紅色、呈白色或灰色。鉀長(zhǎng)石系列主要是正長(zhǎng)石，微斜長(zhǎng)石，透長(zhǎng)石等。
基本信息

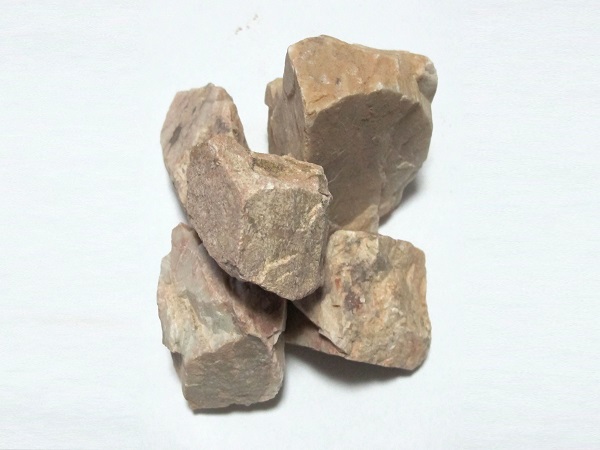

鉀長(zhǎng)石屬單斜晶系，通常呈肉紅黃白等色。密度2.54-2.57g/cm3，比重2.56～2.59，硬度6，其理論成分為SiO264.7%Al2O3 18.4%，K2O 16.9%。它具有熔點(diǎn)低（1150±20℃），熔融間隔時(shí)間長(zhǎng)，熔融粘度高等特點(diǎn)，廣泛應(yīng)用于陶瓷坯料、陶瓷釉料、玻璃、電瓷、研磨材料等工業(yè)部門(mén)及制鉀肥用。
除正長(zhǎng)石外，還有兩個(gè)同質(zhì)多象變種：透長(zhǎng)石和微斜長(zhǎng)石。前者亦屬單斜晶系，也通稱(chēng)正長(zhǎng)石；后者則屬三斜晶系。
長(zhǎng)石礦物除了作為玻璃工業(yè)原料外（約占總用量的50—60%），在陶瓷工業(yè)中的用量占30%，其余用于化工、玻璃熔
劑、陶瓷坯體配料、陶瓷釉料、搪瓷原料、磨料磨具、玻璃纖維、電焊條等其它行業(yè)。
主要用于玻璃、陶瓷，還可用于制取鉀肥，質(zhì)量較好的鉀長(zhǎng)石用于制造電視顯像玻殼等。
鉀長(zhǎng)石： K2O Al2O3 6SiO2,其中 K2O 9.55%,Al2O3 16 %以上, SiO2 70% ，密度 2.56g/cm 3,莫氏硬度為 6（屬于四等級(jí)別（軟、中、硬、極硬）中的“硬”）,單斜晶系,顏色為白、紅、乳白色，熔點(diǎn) 1290. C 。

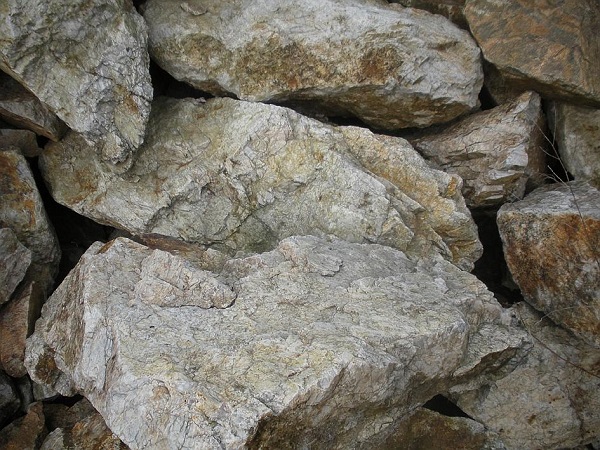

資源分布
鉀長(zhǎng)石礦是含鉀量較高、分布最廣、儲(chǔ)量最大的非水溶性鉀資源。鉀長(zhǎng)石礦源達(dá) 60 個(gè)，其平均氧化鉀含量約為 11.63%，其儲(chǔ)量約達(dá) 79.14 億 t，按平均含量折算成氧化鉀儲(chǔ)量約為 9.20 億 t。安徽、內(nèi)蒙古、新疆、四川、山西等省的鉀長(zhǎng)石分布相對(duì)集中，儲(chǔ)量豐富，成為當(dāng)?shù)氐膬?yōu)勢(shì)非金屬礦產(chǎn)資源。
江西省宜春市發(fā)現(xiàn)大量的鉀長(zhǎng)石礦脈帶，已經(jīng)形成礦石開(kāi)采、加工和陶瓷深加工的產(chǎn)業(yè)群。
應(yīng)用領(lǐng)域
鉀長(zhǎng)石制取鉀肥的研究
鉀是農(nóng)作物生長(zhǎng)的重要的元素,世界上蘊(yùn)藏著很多含鉀資源,但絕大部分是水難溶性的或不溶性的。我國(guó)鉀資源豐富,可溶性鉀資源十分貧乏。國(guó)外可溶性鉀資源足以滿(mǎn)足農(nóng)業(yè)的需求,因此,利用水難溶性的鉀資源制取鉀肥的研究較少。我國(guó)從二十世紀(jì)60年代初起就開(kāi)始利用鉀長(zhǎng)石制取鉀肥的研究,先后進(jìn)行了數(shù)十種工藝研究,綜合起來(lái)可分為:燒結(jié)法、高溫熔融法、水熱法、高爐冶煉法和低溫分解法。
一般工業(yè)要求
制鉀肥用
氧化鉀（ K2O ）>9%
氧化鎂加氧化鈣（MgO+CaO）<2%
氧化鈉（Na2O ）<3%
普通陶瓷及電瓷用（瓷土和瓷石）Al2O3>或≈13%
玻璃配料用Al2O3>18%，SiO2 <70%
研磨材料
氧化鉀（ K2O ）>10%
二氧化硅（SiO2 ）>60%
三氧化二鋁（Al2O3 ）>18%
燒結(jié)法
利用石灰石和煤炭作原料，經(jīng)過(guò)粉碎，成球后在立窯煅燒，使其中的氧化鉀轉(zhuǎn)化成水溶性，該種方法生產(chǎn)成本低，但生產(chǎn)過(guò)程中能耗大，且鉀長(zhǎng)石中的鉀轉(zhuǎn)化率較低(60%—90%)，使其推廣受到阻礙。
高溫熔融法
該法在生產(chǎn)鈣鎂磷肥的基礎(chǔ)上，配入25%一30%的鉀長(zhǎng)石，高溫熔融(1200—1300℃)制得鈣鎂磷鉀復(fù)合肥，其產(chǎn)品含有效磷(P2O5)10%—14%，可溶性鉀(K2O)4%—5%，該方法生產(chǎn)成本低。
水熱法
用KOH溶液加壓處理鉀長(zhǎng)石，使鉀長(zhǎng)石成分為K2O·Al2O3 ·SiO2 ·xH2O的沸石類(lèi)固相。其中K2O為可溶性的，能被植物吸收，且不易流失，是一種緩釋肥料，同時(shí)，部分SiO2也變成可溶性的，成為農(nóng)作物的肥料。
高爐冶煉祛
生產(chǎn)水泥時(shí)，按石灰石81.4%—82%、鉀長(zhǎng)石14.2%—15.6%、鐵礦石2.6%—3.2%，螢石1.1%和焦炭3%的比例，破碎后配料混勻入爐，當(dāng)爐缸溫度高達(dá)1 500℃使K2O揮發(fā)，隨高溫氣流帶出，同時(shí)K2O與爐內(nèi)CO2作用，生成K2CO3產(chǎn)品，高爐排出的爐渣經(jīng)加工后制成白色水泥。該方法僅限于水泥廠或磷肥廠，作為副產(chǎn)品生產(chǎn)鉀肥。
低溫分解法
鉀長(zhǎng)石原料經(jīng)過(guò)顎式破碎機(jī)粉碎到6mm以下，雷蒙磨將礦物粉碎到100網(wǎng)目以下，由膠帶運(yùn)輸機(jī)將礦物運(yùn)到池中與CaO水浸泡20min，然后經(jīng)泵打入加溫加壓爐中，爐中溫度控制在100 - 200℃，經(jīng)過(guò)一定時(shí)間后，從爐中流出進(jìn)入池中與Na2SO4混合浸泡，通過(guò)結(jié)晶、固液分離等工藝，得到K2SO4, NaOH工業(yè)原料。
鉀長(zhǎng)石提純
國(guó)內(nèi)鉀長(zhǎng)石資源豐富，但含鐵量超標(biāo)，因此，鉀長(zhǎng)石除鐵是提純的關(guān)鍵。鐵是磁性物體，而鉀長(zhǎng)石是非磁性物質(zhì)，在磁場(chǎng)中兩者很容易分開(kāi)。
鉀長(zhǎng)石原料—手選—破碎—磨礦—分級(jí)—脫水—成品，該流程適用于含鐵量低、質(zhì)量好的原料。采用預(yù)式破碎機(jī)進(jìn)行粗碎和細(xì)碎，為了防止加工過(guò)程中鐵對(duì)鉀長(zhǎng)石的污染，所以，在選擇磨礦設(shè)備時(shí)易采用輪機(jī)、礫磨機(jī)或瓷球磨機(jī)，超細(xì)層壓自磨機(jī)等作為磨礦設(shè)備，采用螺旋分級(jí)機(jī)保證產(chǎn)品的粒度。流程簡(jiǎn)單，投資少，該流程的缺點(diǎn)是產(chǎn)品中鐵的含量指標(biāo)難以滿(mǎn)足優(yōu)質(zhì)陶瓷產(chǎn)品要求。為了克服該流程的缺點(diǎn)，增加磁選工藝，實(shí)踐證明選擇濕式高梯度磁選機(jī)除鐵效果好，除鐵效率達(dá)到70%-90%。
鉀長(zhǎng)石防火硅酸鈣板
使用鉀長(zhǎng)石制造硅酸鈣板，其原理是將原料制好漿，按比例(鉀長(zhǎng)石粉：石灰：纖維=229：91：80)混合均勻，制備好的料漿，采用流漿制板工藝制成板坯，板坯堆垛后送入蒸壓釜中，高溫高壓蒸汽養(yǎng)護(hù)，使材料中硅鋁與石灰中的氧化鈣在高溫水熱反應(yīng)作用下生成水化硅酸鈣，水化硅酸鈣結(jié)晶礦物，與纖維膠結(jié)起來(lái)形成一個(gè)整體。
利用鉀長(zhǎng)石制取鉀肥的同時(shí)制取白炭黑
鉀長(zhǎng)石中含鉀量為13.6%，針對(duì)提鉀后余下的礦物石的特性，進(jìn)行綜合利用的研究：制取白炭黑的原理是基于提鉀后鉀長(zhǎng)石結(jié)構(gòu)已經(jīng)遭到破壞，然后，在一定溫度下與NaOH反應(yīng)制取水玻璃，用水稀釋的同時(shí)加入適量電解質(zhì)，用酸中和并定溫老化，再經(jīng)過(guò)濾、洗滌制得白炭黑。
需求現(xiàn)狀
鉀長(zhǎng)石在陶瓷工業(yè)中做陶瓷坯體配料、陶瓷釉料的用量占30%，其余用于化工、玻璃熔劑、搪瓷原料、磨料磨具、玻璃纖維、電焊條等其他行業(yè)。隨著經(jīng)濟(jì)的發(fā)展，玻璃產(chǎn)品、建筑陶瓷等用量越來(lái)越大，鉀長(zhǎng)石需求量日益增加，市場(chǎng)前景廣闊。
隨著陶瓷行業(yè)的大力發(fā)展，鉀長(zhǎng)石資源的大量消耗使得鉀長(zhǎng)石礦儲(chǔ)量不斷減少，開(kāi)采的成本越來(lái)越大，所以鉀長(zhǎng)石價(jià)格上漲成為必然。國(guó)內(nèi)優(yōu)質(zhì)鉀長(zhǎng)石供不應(yīng)求，目前陶瓷工業(yè)用優(yōu)質(zhì)鉀長(zhǎng)石資源從朝鮮、印度等國(guó)家大量進(jìn)口。
從我國(guó)鉀長(zhǎng)石企業(yè)的性質(zhì)來(lái)看，目前鉀長(zhǎng)石的開(kāi)采經(jīng)營(yíng)者以民企為主，我國(guó)鉀長(zhǎng)石礦分布分散，開(kāi)采條件差，起點(diǎn)低，相對(duì)風(fēng)險(xiǎn)較小。鉀長(zhǎng)石行業(yè)集中度低，企業(yè)數(shù)量多，規(guī)模小，資源浪費(fèi)嚴(yán)重。
.png)
